Модуль подсветки B108

Модуль В108 состоит из 36 быстродействующих светодиодов и схемы управления, ограничивающей максимальную длительность и минимальную скважность свечения во избежание перегрева и выхода из строя светоизлучающих кристаллов.
При подаче управляющего уровня (нарастающий или спадающий фронт, в зависимости от конфигурации) на вход модуля светодиоды включаются на время, заданное управляющим уровнем, но не более 1600 мкс (или не более запрограммированного). После этого модуль перестаёт реагировать на запускающие импульсы на время, в 8 раз большее длительности импульса подсветки, что гарантирует допустимый тепловой режим светодиодов. Далее рабочий цикл повторяется.

Модули могут быть изготовлены со светоизлучающими диодами следующих цветов:

• Инфракрасный — длина волны 730, 850 или 940 нм;
• Красный — длина волны 620-630 нм;
• Зелёный — длина волны 520-530 нм;
• Синий — длина волны 440-450 нм;
• Белый — с цветовой температурой 5000К.

По заказу возможна установка в один модуль диодов с несколькими длинами волн.

Основные характеристики:

• Мощность в импульсе, Вт не менее 108;
• Длительность импульса подсветки 3-1600 мкс (программируемый параметр);
• Световой поток более 6000 лм
• Фокусировка светового потока 12-120 градусов
• Дрожание фронта включения не более 1 мкс;
• Скважность импульсов подсветки не менее 8;
• Управление – гальваноразвязанное 2,5...30 В;
• Напряжение питания – 10-27 В;
• Потребляемый ток в режиме покоя не более 40 мА;
•  Управляющий ток 6-15 мА;
• Габариты модуля OEM 150 × 150 × 35 мм
• Габариты модуля в корпусе 200 × 160 × 45 мм

Под заказ возможно изготовление модуля постоянного свечения.
Возможна установка матовых стёкол разной степени рассеивания.
Включён кабель длиной 2 м. При заказе, длину кабеля можно изменить.

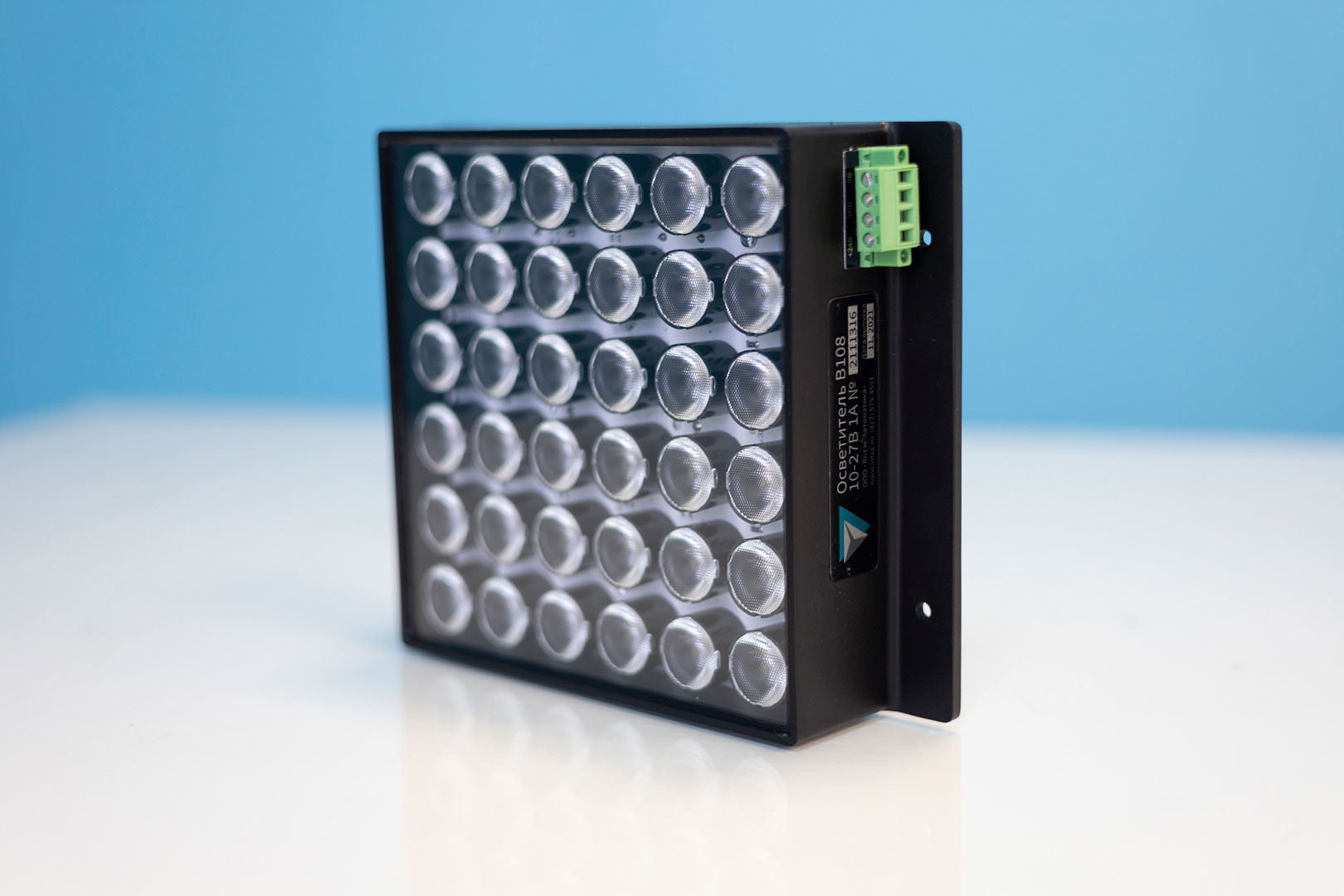

      Подсветка В108
